特点及用途
广泛应用于化工、食品、建材等各种工业部门，主要用于化工和医药食品工业中的真空蒸馏、真空蒸发、真空干燥和真空过滤、真空结晶、真空浓缩，电气工业中的真空浸渍，冶金工业的真空除气及混凝土的真空作业。
主要技术参数
型 号 | W-50 | W-70 | W4-1 | W-100 | W-150 | W5-1 | W-200 | W6-1 | |
WY-50 | WY-100 | ||||||||
抽气速率L/S(m3/min) | 50(3) | 70(4.2) | 100(6) | 100(6) | 150(9) | 200(12) | 200(12) | 300(18) | |
极 限 真 空 | 1.3(10) | 2.6(20) | 2.6(20) | 1.3(10) | 2.6(20) | 2.6(20) | 1.3(10) | 2.6(20) | |
转 速(r/min) | 300 | 360 | 530 | 200 | 300 | 430 | 200 | 285 | |
配用电动机型号 | Y132S-4 | Y160M-6 | Y160M-4 | Y160L-6 | Y180L-6 | Y200L2-6 | Y200L2-6 | Y225M-6 | |
配用功率(kw) | 5.5 | 7.5 | 11 | 11 | 15 | 22 | 22 | 30 | |
气缸内径×行程(mm) | 250×150 | 250×150 | 250×150 | 350×200 | 350×200 | 350×200 | 455×250 | 455×255 | |
进出水管口径(in) | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | |
进出气管口径(in) | 2 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | |
外形尺寸 | 长 | 1420 | 1533 | 1480 | 1773 | 1946 | 1840 | 2328 | 2475 |
宽 | 615 | 503 | 515 | 800 | 654 | 668 | 1010 | 756 | |
高 | 640 | 640 | 537 | 891 | 812 | 587 | 1162 | 1138 | |
重量(kg)(不含电机) | 400/420 | 440 | 440 | 740/790 | 800 | 800 | 1200 | 1670 | |

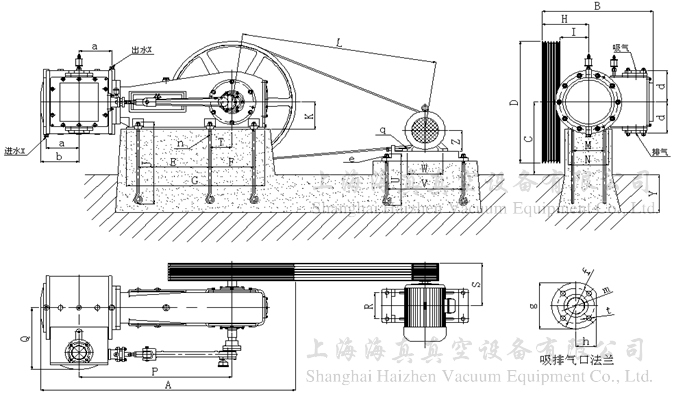

W-50/100外型尺寸
尺寸 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R | S |
W-50 | 1411 | 628 | 390 | 640 | 430 | 260 | 815 | 283 | 198 | 500 | 186 | 910 | 200 | 260 | 883 | 235 | 140 | 249 |
W-100 | 1810 | 776 | 500 | 891 | 520 | 330 | 1036 | 356 | 244 | 600 | 200 | 1430 | 260 | 326 | 1083 | 296 | 254 | 368 |
尺寸 | T | U | V | W | Y | Z | X | a | b | d | e | f | g | h | m | n | q | t |
W-50 | 130 | 400 | 540 | 216 | 500 | 132 | G1/2” | 170 | 205 | 156 | M16 | Φ125 | Φ165 | 70 | G2” | M16 | Φ12 | Φ17 |
W-100 | 165 | 400 | 570 | 254 | 520 | 160 | G3/4” | 198 | 247 | 200 | M16 | Φ155 | Φ190 | 84 | G3” | M20 | Φ15 | Φ18 |

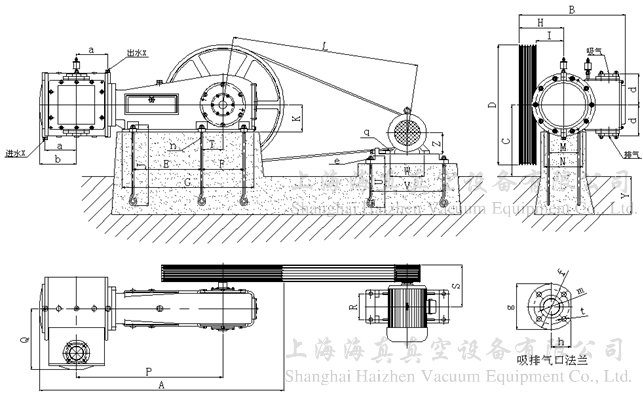

WY-50/100/200外型尺寸
尺寸 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R | S |
WY-50 | 1411 | 625 | 390 | 640 | 430 | 260 | 815 | 283 | 198 | 500 | 186 | 910 | 200 | 260 | 883 | 235 | 140 | 248 |
WY-100 | 1780 | 767 | 500 | 891 | 520 | 330 | 1036 | 356 | 244 | 600 | 220 | 1430 | 260 | 326 | 1083 | 296 | 254 | 368 |
WY-200 | 2335 | 1010 | 650 | 1162 | 655 | 400 | 1255 | 417 | 253 | 600 | 260 | 1340 | 290 | 370 | 1396 | 430 | 305 | 460 |
尺寸 | T | U | V | W | Y | Z | X | a | b | d | e | f | g | h | m | n | q | T |
WY-50 | 130 | 400 | 540 | 216 | 500 | 132 | G1/2” | 170 | 205 | 156 | M16 | Φ125 | Φ165 | 70 | G2” | M16 | Φ12 | Φ17 |
WY-100 | 165 | 400 | 570 | 254 | 520 | 160 | G3/4” | 193 | 247 | 200 | M16 | Φ155 | Φ190 | 84 | G3” | M20 | Φ15 | Φ18 |
WY-200 | 200 | 500 | 710 | 318 | 550 | 200 | G3/4” | 299 | 358 | 300 | M20 | Φ200 | Φ250 | 100 | G5” | M24 | Φ19 | Φ22 |

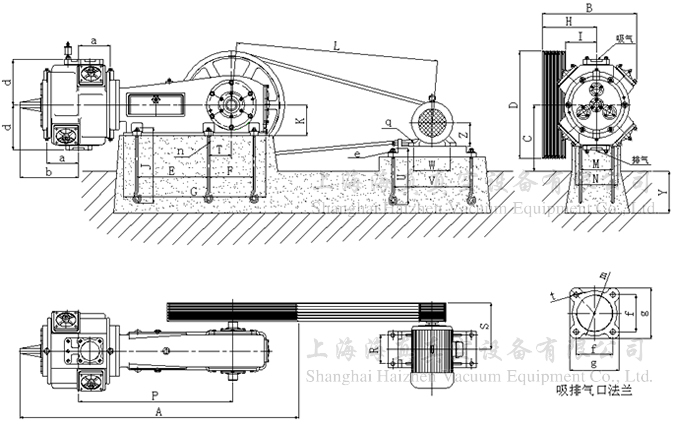

W-70/W4-1/W-150/W5-1外型尺寸
尺寸 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R | S |
W-70 | 1490 | 508 | 400 | 542 | 430 | 260 | 815 | 278 | 192 | 500 | 186 | 960 | 200 | 260 | 883 | 50 | 210 | 323 |
W4-1 | 1490 | 508 | 400 | 542 | 430 | 260 | 815 | 278 | 192 | 500 | 186 | 960 | 200 | 260 | 883 | 50 | 210 | 323 |
W-150 | 1927 | 633 | 500 | 772 | 520 | 330 | 1035 | 357 | 213 | 600 | 220 | 800 | 260 | 326 | 1112 | 83 | 279 | 408 |
W5-1 | 1812 | 659 | 500 | 542 | 520 | 330 | 1035 | 383 | 213 | 600 | 220 | 935 | 260 | 326 | 1112 | 83 | 305 | 463 |
尺寸 | T | U | V | W | Y | Z | X | a | b | d | e | f | g | m | n | q | T | |
W-70 | 130 | 400 | 540 | 254 | 600 | 160 | G1/2” | 170 | 333 | 260 | M16 | 125 | 165 | G4” | M16 | Φ15 | Φ19 | |
W4-1 | 130 | 400 | 540 | 254 | 600 | 160 | G1/2” | 170 | 333 | 260 | M16 | 155 | 190 | G4” | M16 | Φ15 | Φ19 | |
W-150 | 165 | 500 | 570 | 279 | 700 | 180 | G3/4” | 232 | 429 | 325 | M16 | 200 | 250 | G5” | M20 | Φ15 | Φ19 | |
W5-1 | 165 | 500 | 710 | 318 | 700 | 200 | G3/4” | 232 | 429 | 325 | M16 | 200 | 250 | G5” | M20 | Φ20 | Φ19 |

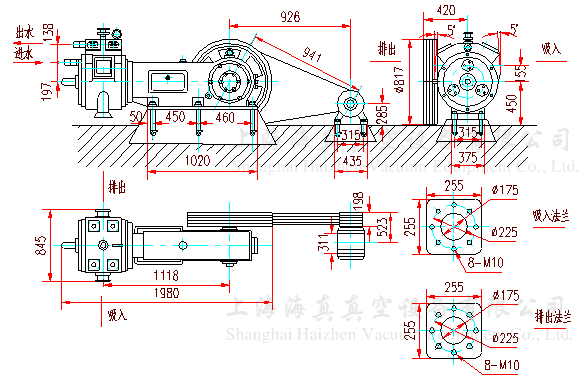

W6-1外型尺寸

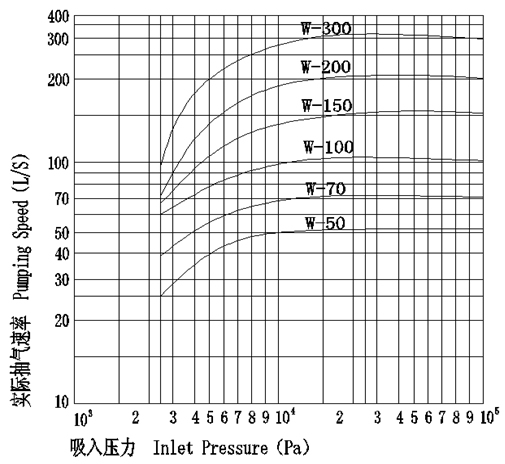

特性曲线
